    雷可道接地模塊




    • LKD-D/MK型系列接地模塊是一種以導電非金屬材料為主的接地體
      ，它由導電性、化學穩定性好的非金屬材料
      、金屬接地體
      、電解質和吸濕劑組成。主要應用范圍：
      •



    立即咨詢

    全國熱線400-876-1400




    詳情介紹


    ■產品用途
    LKD-D/MK型系列
    、緩釋填充劑
    、接地極、柔性石墨接地體
    ，點擊查看產品詳情" target="_blank" class="sitelink">接地模塊    是一種以導電非金屬材料為主的接地體
    ，它由導電性、化學穩定性好的非金屬材料
    、金屬接地體
    、電解質和吸濕劑組成。主要應用范圍：
    1
    、發電廠
    、變電站、開關站
    、高壓輸電線路
    、電氣化鐵路、電信
    、移動通信基站
    、微波中繼站、地面衛星接收站
    、雷達站等工作接地
    、安全接地和防雷接地
    。
    2
    、貴重精密儀器、計算機機房設備
    、郵電程控設備
    、廣播電視設備、電子醫療設備等工作接地和保護接地
    。
    3
    、各種高層建筑、名勝古建筑
    、高大紀念塔等防雷接地
    。
    4
    、石油輸送管道及油氣罐，易燃易爆物質倉庫防雷接地
    ■工作原理
    ，點此了解雷可道防雷品牌" target="_blank" class="sitelink">雷可道
    、緩釋填充劑、接地極
    、柔性石墨接地體
    ，點擊查看產品詳情" target="_blank" class="sitelink">接地模塊    內含穩定的導電成份、金屬鈍化防腐劑
    、保水劑等
    。將它埋設于地下，能與土壤緊密接觸
    ，擴大散流截面積
    ，在地下形成一個電阻率變化平緩的低電阻區域，使整個地網接地電阻顯著降低
    。
    ■產品特點
    ● 本接地模塊采用性能穩定的非金屬導體材料作為模塊的導電介質
    ，其導電性不受季節影響；
    ● 能吸濕保濕
    、能保持與土壤有效接觸
    ，接地電阻低；
    ● 在高土壤電阻率地區
    ，能有效降低地網接地電阻
    ；
    ● 耐大工頻和沖擊電流沖擊，電阻穩定
    ；
    ● 耐腐蝕
    、無毒，使用壽命長達30年
    ，安裝簡便
    ；
    ● 能經受-40℃的低溫，北方高寒地區同樣適用
    。
    ■技術指標
    1
    、型號：LKD-D/MK
    2、規格：（扁形
    、10kg）
    、（扁形、20kg）
    、（扁形
    、23kg）、（方形
    、20kg）
    、（圓形
    、20kg）、（電解離子式
    、10kg）
    3

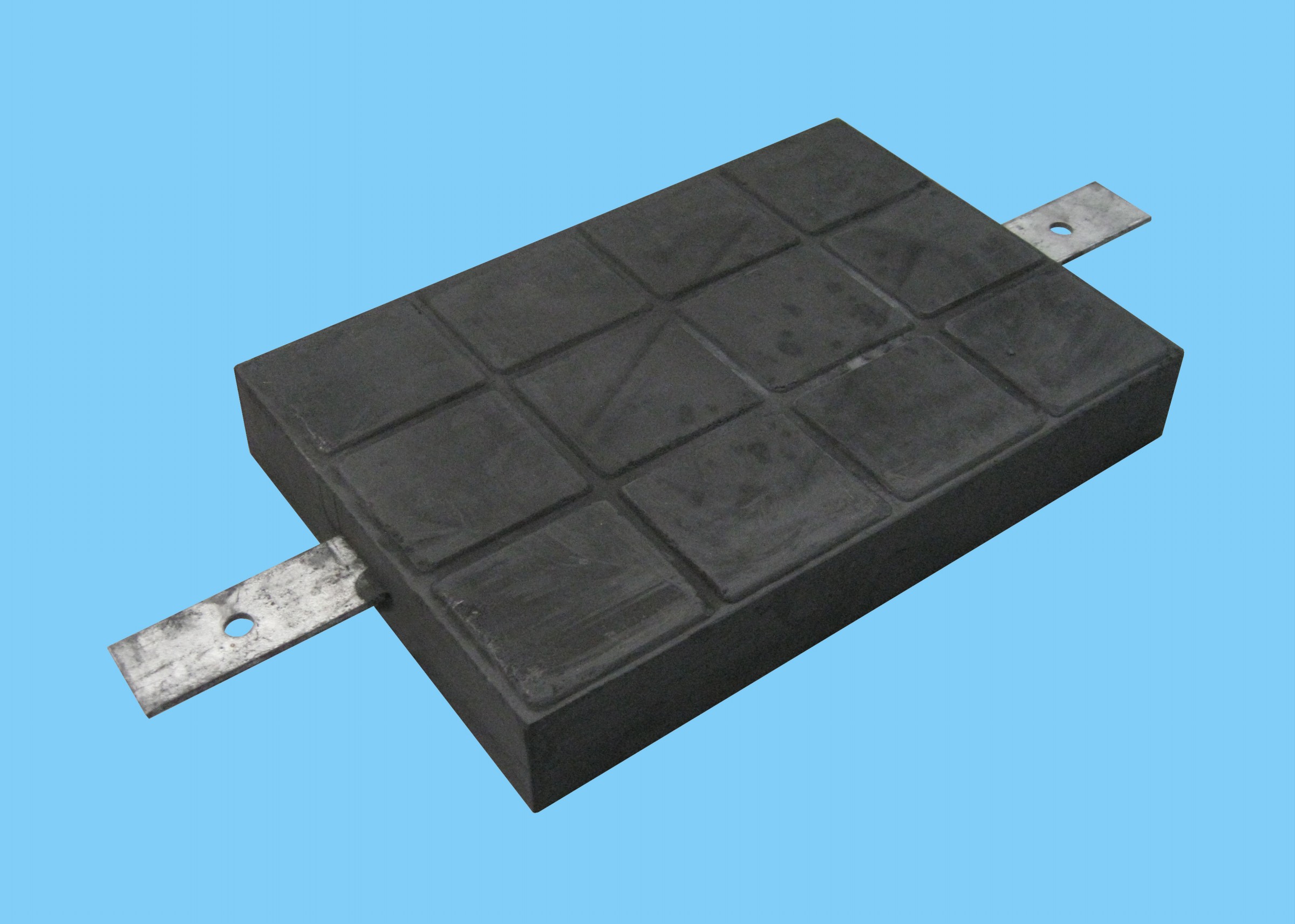

    、外觀尺寸：扁形、10kg：350×240×60mm

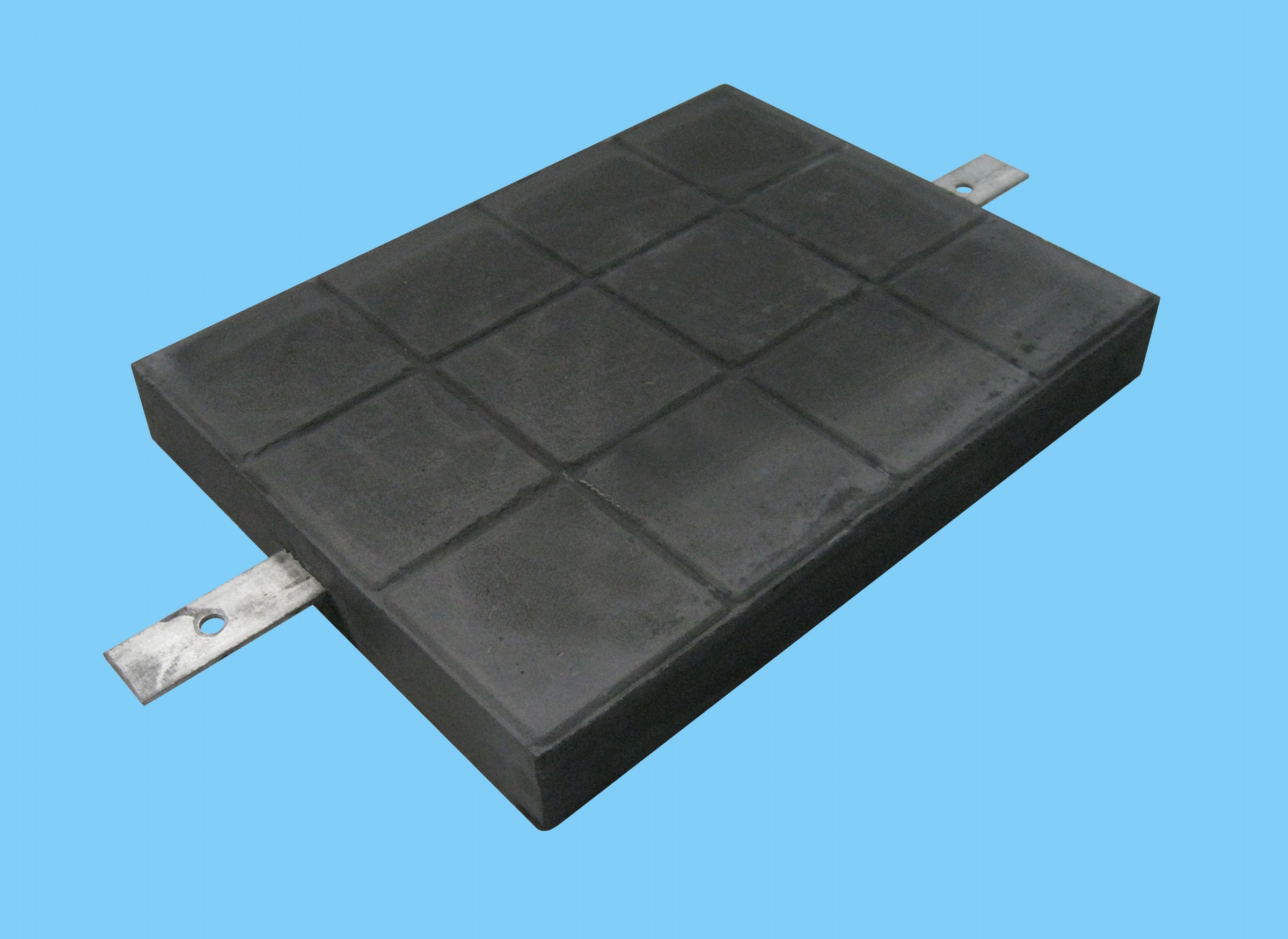

    扁形
    、20kg：450×350×60mm
    扁形
    、23kg：500×400×60mm

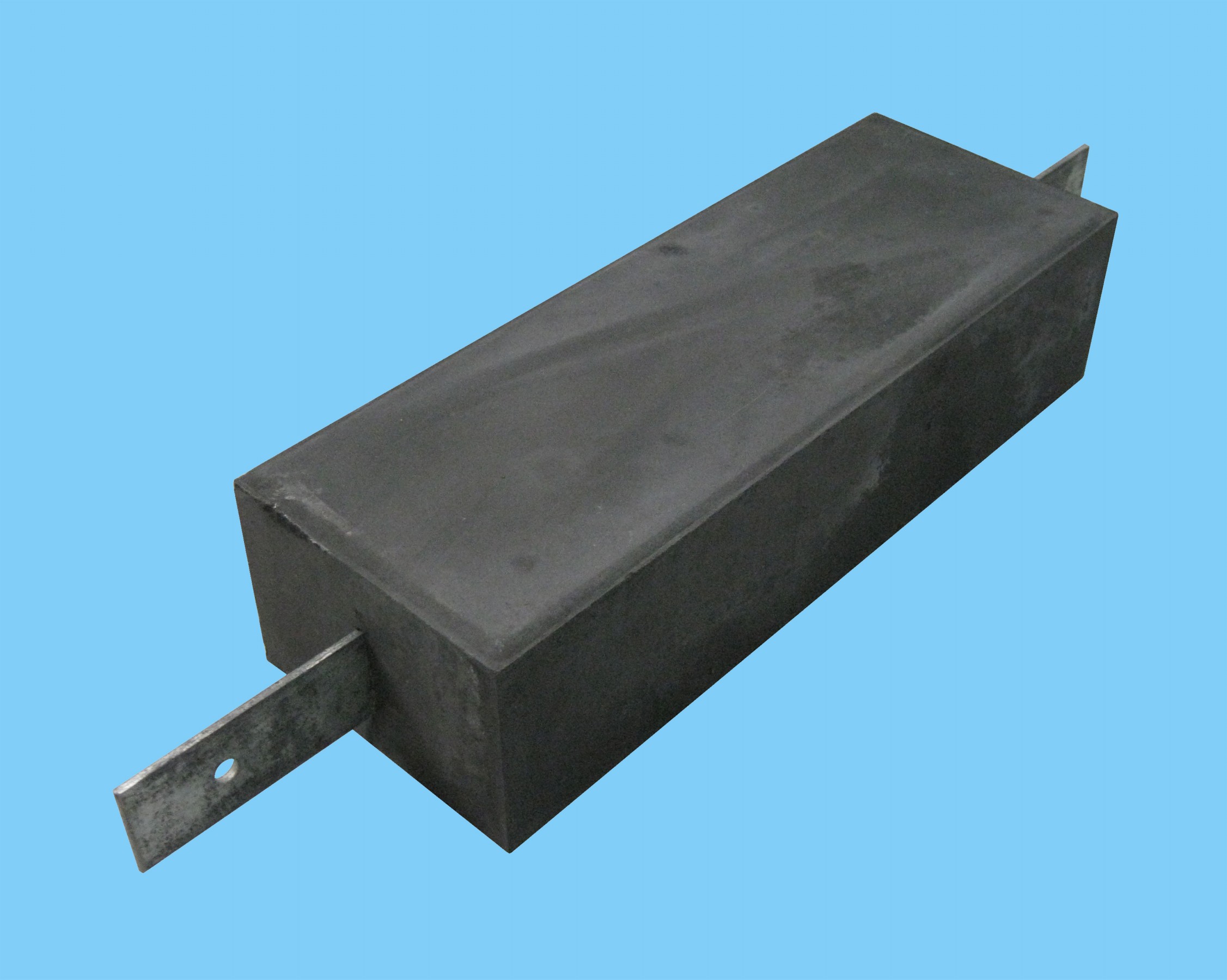

    方形、20kg：480×170×120mm

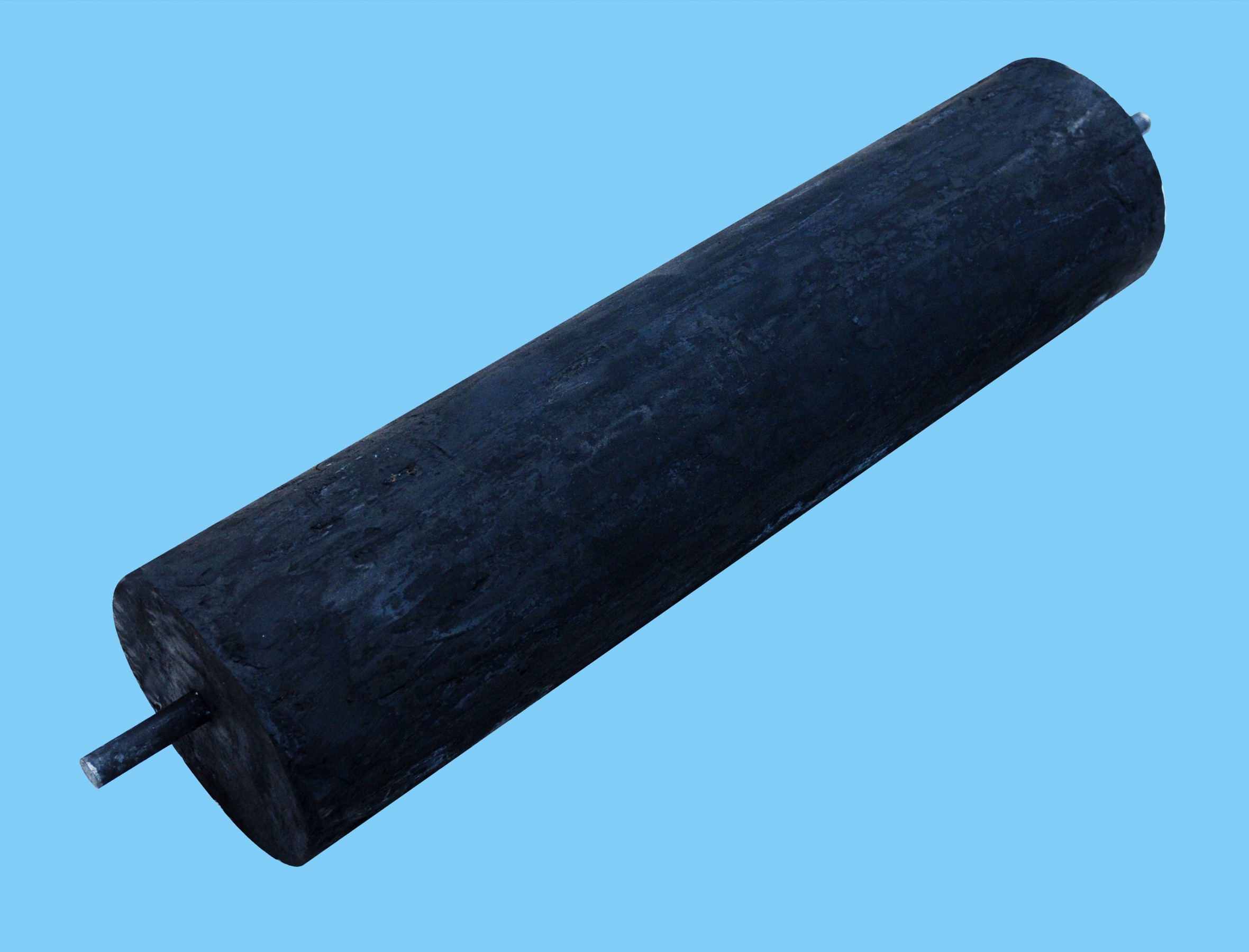

    圓形
    、20kg：Φ150×800mm
    電解離子式、10kg：500×200×55mm
    4
    、室溫下電阻率：≤3Ω·m
    。
    5、工頻接地電阻：8.2Ω(土壤電阻率取長沙市郊區典型土質52Ω·m )
    。
    6
    、估算式： Rj≈0.16ρ（Rj為單個模塊接地電阻；ρ為土壤電阻率）
    。
    ■用量計算
    根據多年在不同區域不同行業使用接地模塊建造地網的實踐經驗
    ，結合科學的地網降阻理論，總結出如下接地模塊用量計算公式：n=K·ρ/（Rn·η）計算結果是小數時四舍五入后取為整數
    。
    式中：n—接地模塊數量
    。
    ρ—土壤電阻率。
    K—模塊接地系數
    ，取值范圍是0.11～0.16
    ，土壤電阻率越大，K取值越小
    。
    Rn—地網設計所要求的接地電阻值
    。
    η—接地模塊利用系數，取值范圍是0.6～0.9
    ，模塊數量越多
    ，η取值越小。
    各系數之間的取值關系通?div   id="jpandex"   class="focus-wrap mb20 cf">？蓞⒖枷卤恚?/span>
    土壤電阻率
    接地系數（K）
    利用系數（η）
    ρ＜200Ω·m
    0.16
    0.9
    200≤ρ＜500Ω·m
    0.15
    0.8
    500≤ρ＜1000Ω·m
    0.13
    0.75
    ρ≥1000Ω·m
    0.12
    0.7
    ■施工方法
    1
    、接地模塊要根據設計要求進行埋設，可垂直埋設
    ，也可水平埋設
    。埋置深度不小于0.8米。
    2
    、為減小接地模塊間互相影響
    ，埋設間距盡量不小于3米
    ，特殊情況間距可以適當減少。
    3
    、模塊極芯相互并聯或與地線連接時
    ，必須焊接，焊接長度為連接體寬度的2倍以上
    。
    4
    、應在焊接處清除焊渣，并涂上防腐導電漆或瀝青漆
    。
    5
    、回填土應適量灑水，分層夯實
    ，待模塊充分吸濕（24小時）后測量接地電阻
    。
    ■注意事項
    1、貯存模塊應保持一定濕度
    ，避免高溫
    、干燥、曝曬
      。
    2
      、運輸和安裝時，應避免機械力損傷模塊
      。
    3
      、在寒冷地區，模塊應埋在凍土層以下
    。
