    T1級SCB后備保護器參數和T2級SCB后備保護器參數及比較


    發布時間：2024-12-11人氣：101


    、T1級電源防雷器
    ，點此了解TI級產品詳情" target="_blank" class="sitelink">T1級和T2級SCB后備保護器在參數上存在一些差異，這些差異主要反映了它們在不同雷電防護分區中的應用需求
    。以下是對T1級和T2級SCB后備保護器參數的詳細比較：
    一
    、T1級SCB后備保護器參數
    1. 試驗波形：10/350μs
      ，這是雷電沖擊電流的標準波形，用于模擬直擊雷的沖擊
      。
    2. 沖擊電流參數：常見的有12.5KA
      、15KA、20KA
      、25KA等
      ，這些參數反映了保護器能夠承受的雷電沖擊電流的大小。
    3. 寬度：大部分廠家的T1級后備保護器都是36模數寬
      ，少數能做到18模數寬（針對12.5KA
      、15KA的參數）
      。
    4. 其他參數：可能還包括額定工作電壓
      、短路電流分斷能力、外殼防護等級等
      ，具體參數值會因不同廠家和產品而異
      。
    二、T2級SCB后備保護器參數
    1. 試驗波形：8/20μs
      ，這是用于模擬感應雷沖擊的標準波形
      。
    2. 放電電流參數：常用的有80KA、60KA
      、40KA
      、20KA等，這些參數反映了保護器在雷電防護分區LPZ1-LPZ2中能夠承受的放電電流的大小
      。
    3. 寬度：T2級后備保護器的寬度通常為18模數
      ，但當放電電流超過80KA時，寬度會增加到36模數（如100KA
      、120KA等）
      。
    4. 其他參數：同樣可能包括額定工作電壓、短路電流分斷能力
      、外殼防護等級等
      ，具體參數值也會因不同廠家和產品而異。
    三
    、T1級與T2級SCB后備保護器的比較
    1. 應用場景：T1級后備保護器主要用于雷電防護分區LPZ0-LPZ1的浪涌防護
      ，能夠承受較大能量的直擊雷沖擊；而T2級后備保護器則主要用于雷電防護分區LPZ1-LPZ2的浪涌防護
      ，其通流量要求相對較小
      。
    2. 沖擊電流/放電電流：T1級后備保護器的沖擊電流參數通常較大
      ，以應對直擊雷的沖擊；而T2級后備保護器的放電電流參數則根據具體應用場景而定
      ，但通常不會超過其設計范圍
      。
    3. 寬度：由于T1級后備保護器需要承受更大的沖擊電流，因此其寬度通常較大（36模數為主）
      ；而T2級后備保護器在放電電流較小的情況下
      ，寬度可以較小（18模數為主）
      ，但當放電電流增大時
      ，寬度也會相應增加。
    4. 其他參數：雖然T1級和T2級后備保護器在額定工作電壓
      、短路電流分斷能力
      、外殼防護等級等方面可能存在差異，但這些差異通常不是決定性的
      ，而是根據具體應用場景和廠家設計而定
      。
    綜上所述，T1級和T2級SCB后備保護器在參數上存在差異
    ，這些差異反映了它們在不同雷電防護分區中的應用需求和設計特點
    。在選擇后備保護器時，應根據具體應用場景和浪涌保護器的參數來確定合適的型號和規格
    。
    T1級SCB后備保護器參數和T2級SCB后備保護器參數及比較
    、T1、36mm） 25G.jpg" alt="SPD專用后備保護器（4片
    、T1
    、36mm） 25G.jpg" width="600" height="543" border="0" vspace="0" style="width: 600px; height: 543px;"/>

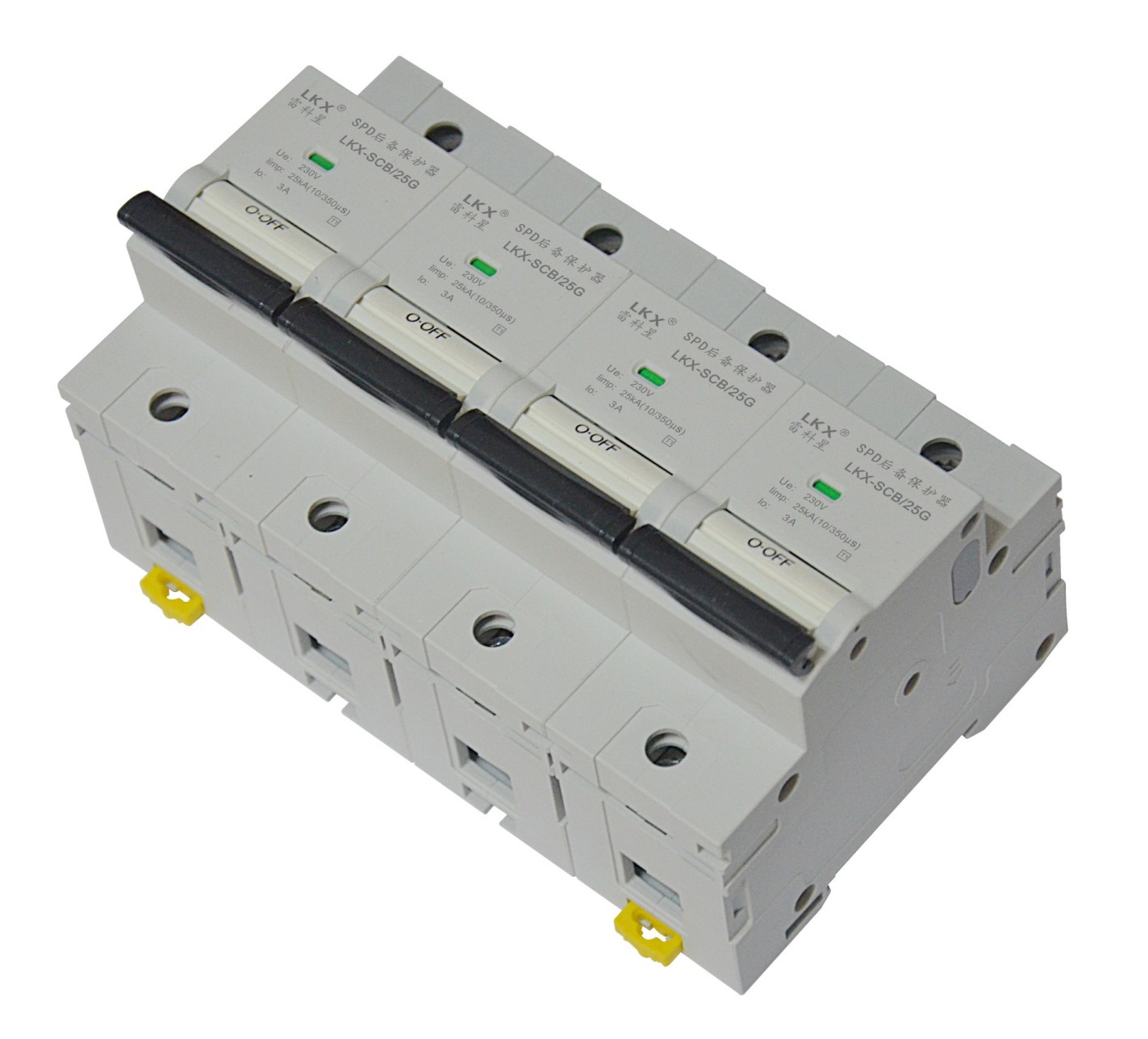

    T1級SCB后備保護器參數
    、18mm） 40kA.jpg" alt="SPD專用后備保護器（4片
    、T2、18mm） 40kA.jpg"/>

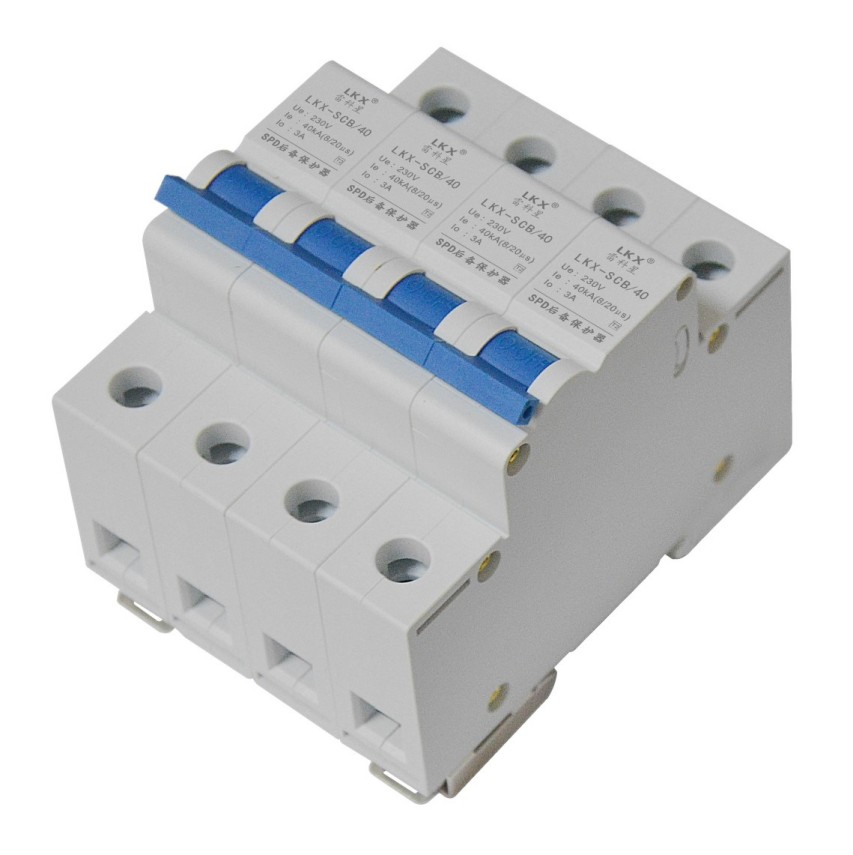

    T2級SPD后備保護器SCB
    ■產品概述
    依據相關標準（GB18802.1和GB50057）相關規定
    ，SPD回路前端必須串聯過電流保護電器
    。而市面上現有的普通過電流保護器多是用于保護后端用電設備的熔斷器或斷路器，無法與SPD有效協調配合
    ，難以實現防雷保護功能
    ，嚴重的甚至?xí)鸹馂?zāi)的發生。
    目前與SPD大量配套使用的熔斷器或斷路器有以下三點不協調：
    1
    、雷電流沖擊時
    ，誤分斷、易損壞——SPD無法發揮防雷保護功能；
    2
    、SPD短路時
    ，工頻續流不分斷——SPD失效或短路時線路電流不大，難以滿足熔斷器和斷路器的分斷電流要求
    ，熔斷器和斷路器不能分斷電流
    ，易致使SPD發熱自燃，引發起火事故
    ；
    3
    、雷電流沖擊時，殘壓高——設備防雷保護可靠性降低
      。
    針對以上產品不協調情況
      ，我司經過長期研發及大量試驗驗證開發出本系列SPD后備保護器產品
      ，能與SPD有效協調配合
      ，實現防雷保護功能，解決了使用熔斷器或斷路器作為SPD  ，點此了解后備保護器產品詳情" target="_blank" class="sitelink" style="-webkit-tap-highlight-color: rgba(255, 255, 255, 0); margin: 0px; text-decoration-line: none; outline: 0px; transition: all 0.5s ease 0s; color: rgb(51, 51, 51);">后備保護器存在安全隱患的問題
      。
    本產品與SPD配合使用的直接效果是：大雷電沖擊下，不分斷
    ，確保防雷保護功能有效發揮
    ；SPD發生故障時，小工頻電流流過迅速分斷
    ，確保電網和用電安全。
    ■產品特點
    ● 大雷電沖擊電流不分斷
    、不損壞
    ，確保SPD防雷保護有效。
    ● 故障工頻續流分斷能力強
    ，確保電網及用電安全
    。
    ● 雷電流沖擊殘壓低，提高防雷可靠性
    。
    ● 2片/4片
    、，點此了解TI級產品詳情" target="_blank" class="sitelink" style="-webkit-tap-highlight-color: rgba(255, 255, 255, 0); margin: 0px; text-decoration-line: none; outline: 0px; transition: all 0.5s ease 0s; color: rgb(51, 51, 51);">T1：可帶遙信報警功能
    。
    ■技術參數
    名稱
    雷科星產品型號
    規格
    配合SPD參數Imax
    (kA,8/20μs)
    配合SPD參數Iimp
    (kA,10/350μs)
    工頻電流
    分斷次數
    （次）
    工頻脫
    扣電流
    (A)
    額定工
    作電壓
    Ue(VAC)
    防護等級
    工作
    溫度
    （℃）
    ，點擊查看產品詳情" target="_blank" class="sitelink" style="-webkit-tap-highlight-color: rgba(255, 255, 255, 0); margin: 0px; text-decoration-line: none; outline: 0px; transition: all 0.5s ease 0s; color: rgb(51, 51, 51);">SPD專用后備保護器
    LKX-SCB/40
    2片
    、T2
    40
    —
    1000
    3
    230/400
    IP20
    -25～+60
    LKX-SCB/60
    60
    —
    LKX-SCB/80
    80
    —
    LKX-SCB/100
    100
    —
    LKX-SCB/15G
    2片、T1
    —
    15
    LKX-SCB/25G
    —
    25
    LKX-SCB/40
    4片、T2
    40
    —
    LKX-SCB/60
    60
    —
    LKX-SCB/80
    80
    —
    LKX-SCB/100
    100
    —
    LKX-SCB/15G
    4片
    、T1
    —
    15
    LKX-SCB/25G
    —
    25
    ■安裝說明
    ● 安裝前必須切斷電源
    ，嚴禁帶電操作。
    ● 安裝時請根據安裝示意圖所示連接
    ，其中L
    、L1、L2
    、L3為相線
      ，N為零線，PE為地線
      ，切勿錯接
      。安裝完成后，合上  ，點擊查看產品詳情" target="_blank" class="sitelink" style="-webkit-tap-highlight-color: rgba(255, 255, 255, 0); margin: 0px; text-decoration-line: none; outline: 0px; transition: all 0.5s ease 0s; color: rgb(51, 51, 51);">SPD專用后備保護器
      ，檢查工作狀態是否正常。
    ● 連接線要求牢固可靠
      ，且要求短
      、粗、直
      。
