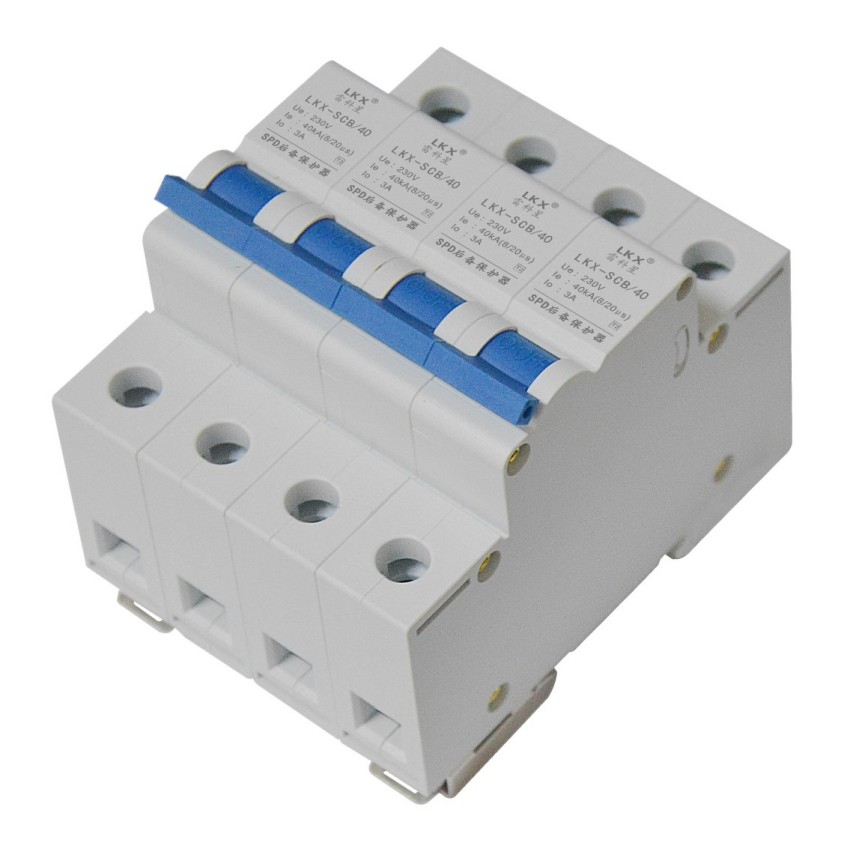

t1 SCB參數及安裝

一

、T1 SCB參數

1. 額定電壓（Ue）：

• SCB的額定電壓應與SPD（電涌保護器）的額定電壓相匹配，以確保在正常工作電壓下不會誤動作

  。

2. 額定電流（In）：

• SCB的額定電流應大于SPD的額定電流

  ，以允許足夠的電流通過SPD而不引起SCB的誤動作。

3. 短路電流分斷能力（Isc）：

• SCB的短路電流分斷能力應大于SPD所要承受的最大雷電流

  ，以確保在SPD發生短路時能夠迅速切斷電路

  。對于T1級別的SCB

  ，其短路電流分斷能力通常較高，以滿足對雷電流的有效分斷

  。

4. 保護等級（IP）：

• SCB的防塵防水等級應滿足安裝環境的要求

  ，以防止因環境因素導致的故障。對于戶外或惡劣環境下的應用

  ，需要選擇具有更高防塵防水等級的SCB

  。

5. 極數：

• SCB的極數（單極、雙極或三極）應與SPD的極數相匹配

  ，以確保電氣連接的正確性

  。

6. 低動作電流（It）：

• 反映了SCB的工頻保護能力。在某些情況下

  ，SCB需要在較低的電流值下動作以切斷SPD的短路電流

  。

二、T1 SCB安裝

1. 安裝環境：

• SCB的安裝環境應滿足一定的溫度和濕度要求

  。一般來說

  ，使用溫度范圍在-40℃至85℃之間（也有說法認為使用溫度范圍為-5℃~+40℃），相對濕度應不大于90%（也有說法認為不大于95%）

  。

• SPD安裝場所各個方向的磁場強度不得超過地磁場強度的5倍

  ，以避免磁場對SCB性能的影響。

2. 安裝位置：

• SCB應安裝在SPD的輸出端口上

  ，以確保在SPD發生故障時能夠迅速切斷電路

  。

• SCB通常安裝在配電箱或配電柜內，以便于管理和維護

  。

3. 安裝步驟：

• 安裝前必須切斷電源

  ，嚴禁帶電操作。

• 安裝時請根據安裝示意圖所示連接

  ，其中L

  、L1、L2

  、L3為相線

  ，N為零線，PE為地線

  ，切勿錯接

  。

• 連接線要求牢固可靠，且要求短

  、粗

  、直。

• 安裝完成后

  ，合上
